対応センサーによる検知情報をもとに防犯対策やセキュリティ強化
現地に設置したセンサーおよびゲートウェイ端末により検知データをネットワークを通じてクラウドに収集・保存します。もちろんメール通知も可能です。また、複数のセンサーを組み合わせることで防犯効果を高めることにもつながります。セキュリティーだけでなく、見守りや環境保全にも応用できます。

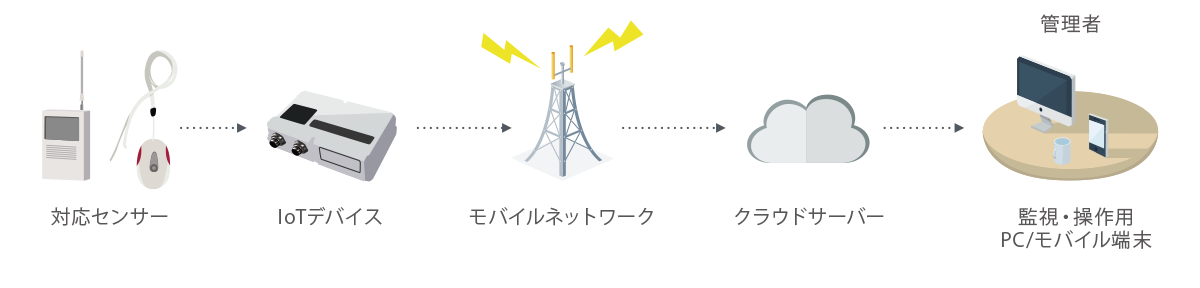

システム構成図
現地に設置したセンサーおよびゲートウェイ端末により、検知データをセキュアーなネットワーク環境を通じてクラウドサーバーに収集・保存します。また、複数のセンサーを組み合わせることで、防犯効果を高めることが可能となります。お客さまはスマートフォンやパソコンから管理用Webサイトにアクセスし、IDとパスワードを入力してクラウドサーバー上に保存されたセンサー検知情報を確認できます。

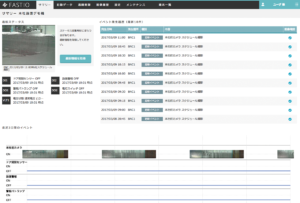

管理画面

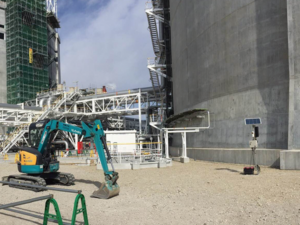

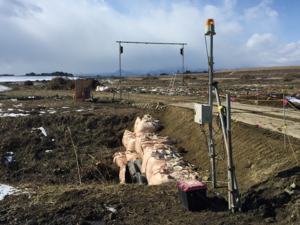

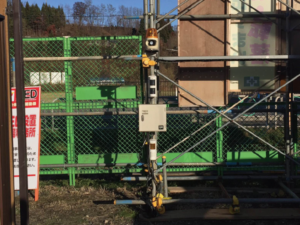

設置イメージ

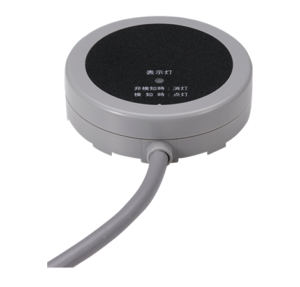

漏水センサー
| 検知方式 | 電極式スポット検知(本体内蔵) |
|---|---|
| 電源電圧 | DC10～30V(極性なし) |
| 消費電流 | 20mA 以下 |
| 検知出力 | 無電圧接点出力c接点(DC30V・0.3A) 検知中連続出力 |
| 検知表示灯(赤) | 検知中 点灯 |
| 保護等級 | IP67相当（日常生活防水） |
| 使用可能周囲温度 | -10～+50℃(凍結しないこと) |
| 設置場所 | 屋内・屋外(床面据置) |
| 配線接続 | リード線式 |
| 質量 | 約60g |

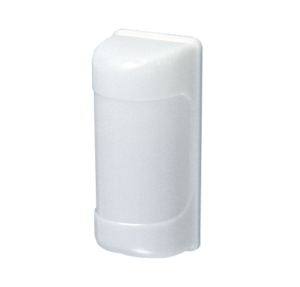

人感センサー
| 検知方式 | パッシブインフラレッド方式 |
|---|---|
| 電源電圧 | DC10.5～30V（極性なし） |
| 消費電流 | 30mA 以下 |
| 検知出力 | 無電圧a/b接点切り替え |
| 接点容量 | AC/DC 30V 2A（抵抗負荷） |
| 使用温度範囲 | -20～50℃ |
| 保護等級 | IP43（縦付け時） |
| 寸法 | 77(W)×70(D)×171(H)mm |
| 質量 | 約220g |

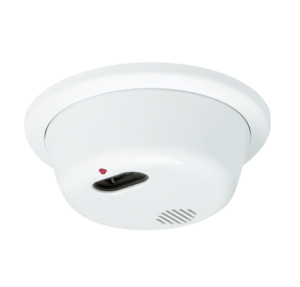

放火監視センサー
| 型式 | 紫外線式(DC3V,50mA) |
|---|---|
| 鑑定型式番号 | DC10～30V(極性なし) |
| 検知タイマー | 3段階(1秒、3秒、6秒) ●単3形アルカリ乾電池2個(パナソニック(株)LR6×2/3V)…標準付属品 電池寿命 ：単3形アルカリ乾電池使用時 約2年 ●専用リチウム電池(CR17450E-R-2-CM2)1個(3V) 電池寿命：専用リチウム電池使用時 約5年 |
| 警報表示灯 | 表示:赤色LED |
| 外部出力 | 外部出力接点方式:NPNオープンコレクター出力 接点定格:DC30V・50mA 接点動作:オフディレイ10秒間連続出力 |
| 配線接続 | 端子式(セルフアップ端子) |
| 使用可能周囲温度 | -10～+40℃(結露、凍結しないこと) (0℃以下では電池の性能が低下する場合あり) |
| 設置場所 | 屋内(天井面、壁面) |
| 質量 | 約200g(付属電池約50g含む) |
| 外形寸法 | φ120×H40mm |

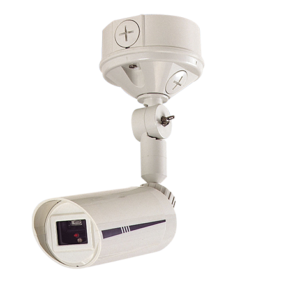

炎センサー
| 検知方式 | 紫外線検出方式(検出波長:185〜260nm) |
|---|---|
| 検知距離 | 10m(正面にてライターの炎:炎高約7cm) 30m(正面にて15cm角のノルマルヘプタン火皿の炎:炎高約60cm) |
| 検知指向角 | 垂直方向:約75°(センサー正面より上方:約15°、下方:約60°) 水平方向:約100° |
| 角度調整 | 垂直方向:下方90°(水平～鉛直)、水平方向:180° |
| 感度設定 | 感度:H(100%)、L(50%) 2段階[スイッチにて] 検知タイマー:1秒、3秒、6秒、15秒 4段階[スイッチにて] |
| 電源電圧 | AC100V±15V(50/60Hz) |
| 消費電力 | 待機時:3W以下、動作時:3W+使用負荷 |
| 配線接続 | リード線式 電源(太):2本、有電圧接点(太):2本、無電圧接点(細):3本 |
| 使用可能周囲温度 | -20～+50℃ |
| 設置場所 | 屋内・屋外(防雨構造・IP43相当) |
| 質量 | 約550g |
LTE通信対応 接点・画像伝送端末「GLANIX LTE」
「GLANIX LTE」は、KDDIのCRG回線を用いた接点出力制御や映像信号の情報通信を行う端末です。 無電圧接点の入出力信号に関して情報を送受信し、静止画情報をクラウドサーバーに送信します。
IoT通信デバイス詳細へ
